石英钟核心驱动与低功耗电路架构
石英钟表的低功耗设计核心在于降低主控芯片与振荡电路的静态电流消耗，传统机械结构已完全被高集成度的CMOS集成电路取代。现代石英机芯通常采用32.768kHz的石英晶体振荡器作为时间基准，该频率能被2的15次方整除，从而通过分频电路直接生成标准的1秒脉冲信号。为了进一步压低功耗，驱动电路需选用具有极低静态电流特性的微控制器或专用ASIC芯片，部分高端机芯将待机电流控制在微安级别，使得单节标准AAA碱性电池可维持数年的稳定运行。
在电源管理层面，稳压模块的效率直接决定了整体能耗表现。线性稳压器因结构简单常被采用，但在负载变化较大时效率较低，因此部分精密计时设备开始引入低功耗低压差线性稳压器（LDO）或开关式DC-DC转换器。若采用机械指针显示，步进电机驱动的占空比需经过优化，避免长时间通电导致线圈过热或电量快速流失。通过脉冲宽度调制（PWM）技术控制步进电机的转动角度，可以在保证走时精度的同时，将单次驱动所需的能量密度降至最低，从而延长电池寿命并减少热量产生。
精准时分显示机制与误差补偿

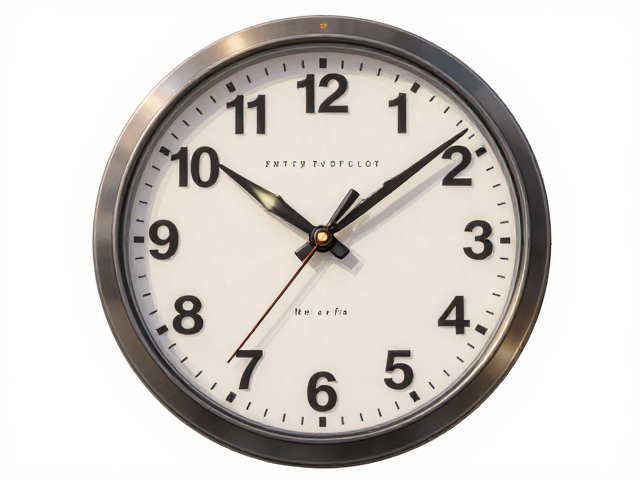

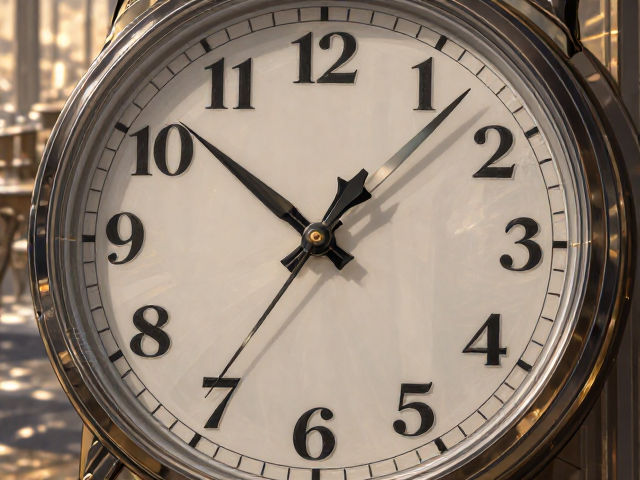

机械指针的精准显示依赖于高精度的齿轮传动比与低摩擦轴承系统的配合。时针、分针与秒针的轴系需经过严密的公差设计，以减少因齿轮间隙产生的位移误差。高稳定性石英晶体在25摄氏度环境下频率偏差通常可控制在±20ppm以内，这意味着石英钟每年的累积误差约为10-15秒。为了提升显示精度，部分设计会在电路中增加温度补偿机制，利用热敏电阻感知环境温度变化，动态调整振荡电路的负载电容，以抵消石英晶体因温度变化产生的频率漂移。
数字显示模块在低功耗设计中面临着刷新频率与功耗的平衡挑战。静态数码管虽然显示稳定，但持续点亮会消耗较多电能，因此现代设计多采用动态扫描或段码驱动技术。通过分时点亮不同的数字段，利用人眼视觉暂留效应形成完整图像，可将显示功耗降低60%以上。在时分显示的逻辑处理上，微控制器需定期读取振荡信号并更新显示缓冲区，若采用LCD液晶显示，由于其驱动电压低且无背光常亮功耗，成为低功耗场景下的优选方案，但需配合高对比度的偏光片以提升可视性。
环境适应性与长期运行稳定性
石英钟表的长期运行稳定性受环境温度、湿度及振动等多重因素影响。石英晶体的频率会随温度变化产生非线性漂移，因此高可靠性设计通常选用AT切型的石英晶体，其在宽温区内的频率稳定性优于常见的Y切型。在潮湿环境中，电路板表面的漏电流可能显著增加，导致待机功耗上升。为此，机芯内部需进行三防漆涂覆处理，防止湿气侵入导致短路或腐蚀。此外，电池电压随放电过程会逐渐下降，低功耗电路需设置欠压检测功能，在电池电量耗尽前维持基本计时，避免电压过低导致逻辑混乱或显示异常。
振动对石英钟的走时精度影响主要体现在机械结构的共振上。当外部振动频率接近机芯内部机械结构的固有频率时，可能引起齿轮跳动或指针抖动，导致读数误差。为了抑制振动影响，机芯底座需采用减震材料或悬浮结构设计，隔离外部机械冲击。在运输和安装过程中，应避免剧烈碰撞导致石英晶体断裂或焊点脱落。通过有限元分析优化机芯外壳结构，可以在保证散热和防护性能的同时，最大程度减少共振对精密计时元件的干扰，确保在复杂环境下的长期运行精度。
